Původní instalace - 800Wp (2011)

První test baterií a měniče

Odkazy:
Projekt původní 800Wp FVE

5m x 5m = 25m2

Odkazy:
Definitivně končím s ostrovní FVE!

Parametry původních panelů

Uchycení v dřevěném trámu skrz střešní krytinu

Hliníkové úchyty panelů

Montáž kabelů pracovníkem el.montážní firmy.

První energie z panelů :)

Rozvaděč - I. verze
včetně 600W měniče napětí 12V DC > 230V AC

AC napětí

PWM regulátor dobíjení

První verze baterií - 2 x ( 2 x 100Ah @ 12V)

Zapojení domácnosti

Schéma - výchozí verze
Energeticky neefektivní.
vše na 230VAC, zbytečná UPS.
Vařič v kuchyni napájený z centrály ???

Schéma - modifikovaná verze
Energeticky efektivnější.
Co nelze na DC je na 230VAC.
UPS není potřeba.
FVE systém sám o sobě je obrovská UPS.
Kuchyň = plyn.
Použití DC čerpadel.

Energetická optimalizace

PC monitory

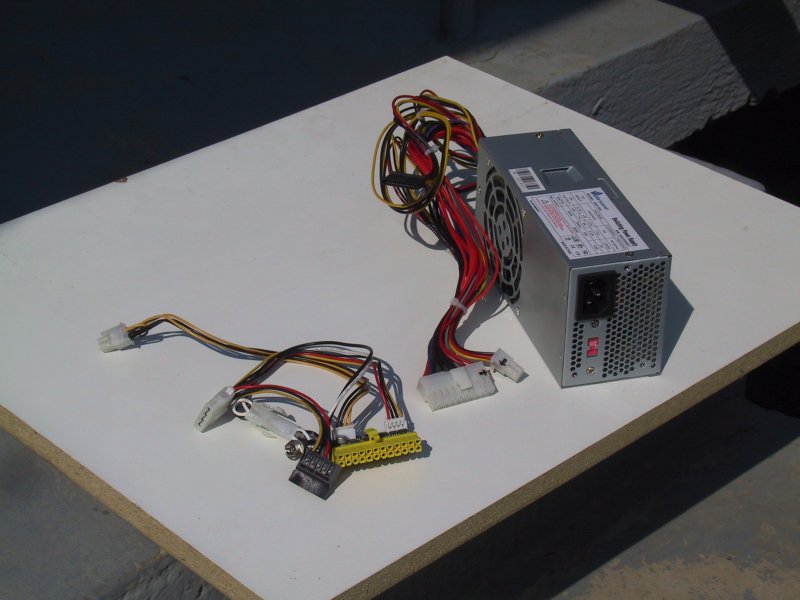

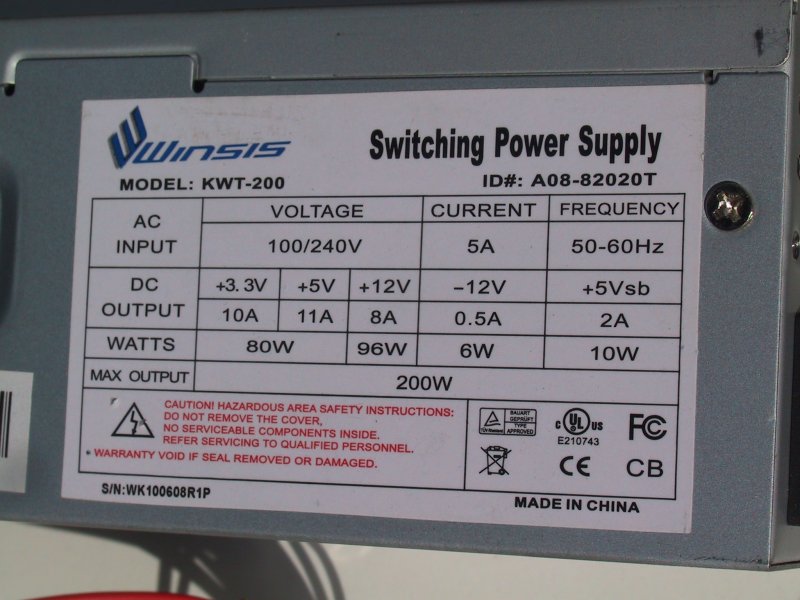

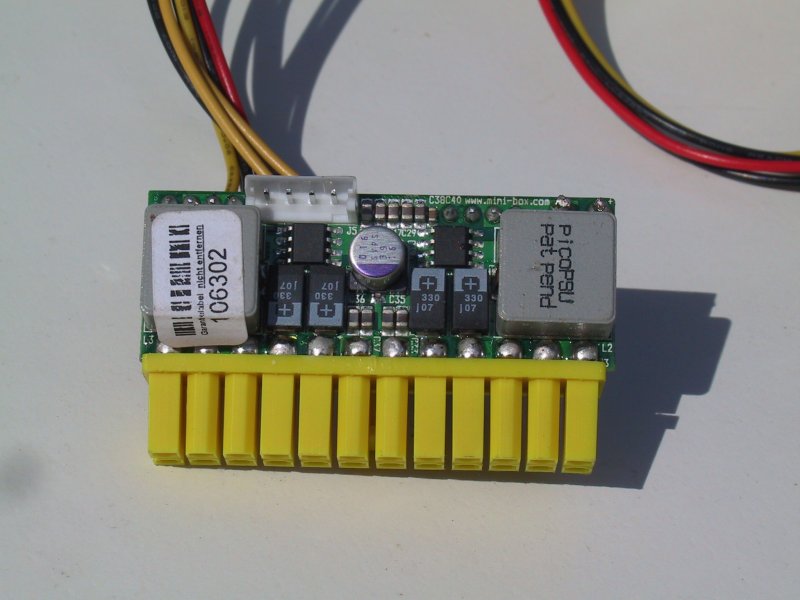

Přechod na DC napětí u stolního počítače

MiniPC - Intel D510

MiniPC - Intel D525W

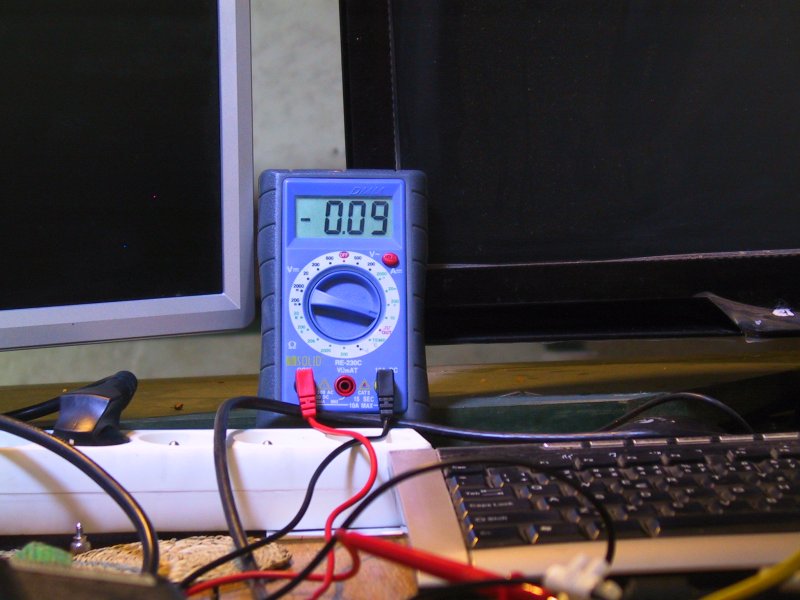

MiniPC - Intel D525W - měření

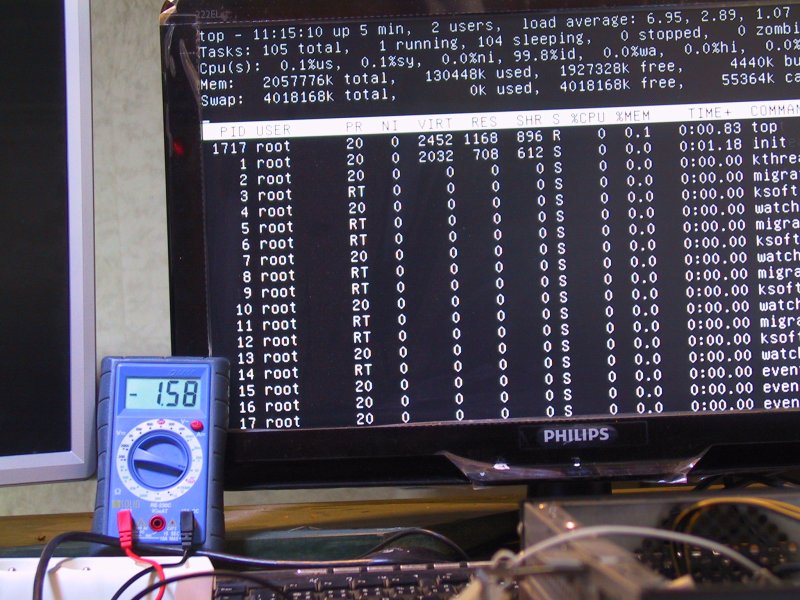

MiniPC - Intel D525W při vytížení = 24.05 W @ 13 V

MiniPC - Intel D525W bez vytížení = 20.54 W @ 13 V

MiniPC - Intel D525W vypnuto = 1.17 W @ 13 V
... nebo chyba multimetru :)

24V > 12V centrální DCDC měnič

Odkazy:
Témata o spotřebičích v ostrovních fotovoltaických systémech.

Nebýt závislý pouze na elektřině ...

Neignorovat přírodu ...

Odkazy:
YR.NO - pravděpodobně nejlépe zpracovaná předpověď počasí.

Úvahy o rozšíření

Možnosti na střeše

800Wp [4x200Wp] + 1080Wp [6x180Wp]

+

360Wp [2x180Wp] + 720Wp [4x180Wp]

=

2.96 kWp

Sledování polohy slunce?

Rozšíření o 1080Wp na 1.88 kWp

Kombinovaný šroub

Montáž konstrukce

1.88 kWp

MPPT regulátor

Přechod z PWM na MPPT

Kompletní přechod na MPPT

Úskalí levných / nevhodných zařízení

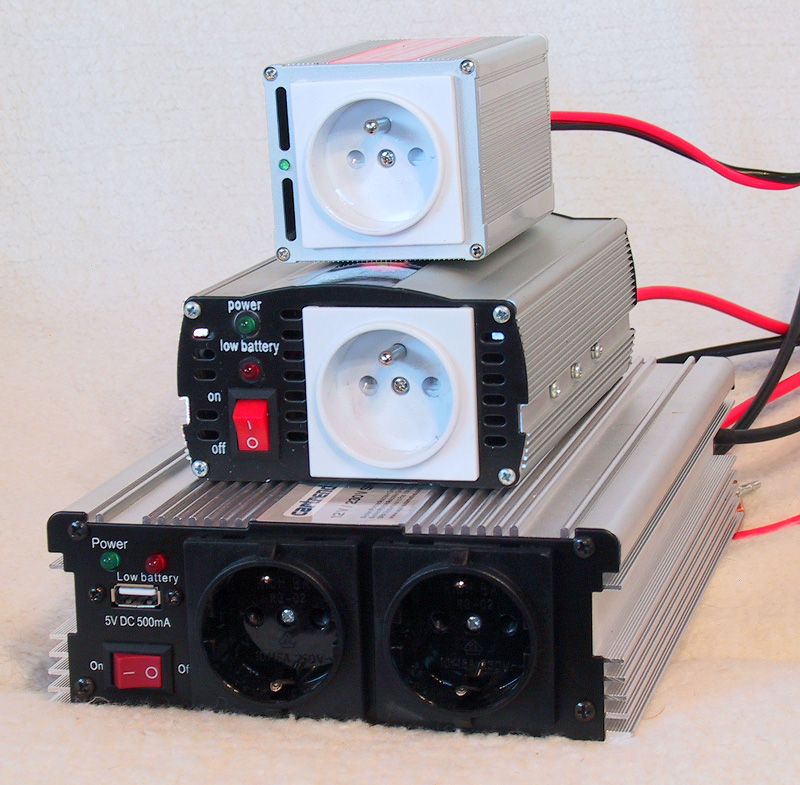

Měniče do auta - 200W, 300W, 600W,
modifikovaný sinus

Přetížený měnič napětí
(remoska 600W + čerpadlo 300W)

Napájení výkonných spotřebičů

Pračka - špičkový příkon 2200W

Čerpadlo

Měnič POWER JACK 2500W sinus

Měnič POWER STAR IR 3000W sinus

Rozšíření o 360Wp na 2.24 kWp

360Wp vpravo

Výměna baterií

Původní baterie po 2 letech provozu,
desulfataci, přepojeno na 24V systém

Letní test 2013 - vybíjení 30-40W
vypnutý jistič od panelů

Odkazy:
Průběh letního testování kapacity baterií

Posila před výměnou starých baterií

Nové baterie Trojan
225Ah @ (4 x 6V) 24V = cca 5.4 kWh energie

Experiment

Zastínění panelů

Zimní období a záloha

Hotovo - nemá smysl ani odhrnout,
pokud navíc sněží

Sníh z panelů je dole jako první

Běžná zima / nezima

Odhrnutí sněhu z panelů - rozdíl ve výkonu

Zastínění panelů - vliv na výkon v zimě

Proud z panelů v zimě - původní 12V systém
261.8W + 257.6W = 519.4W @ 14V ^ 800Wp

Prosinec 2012 - dva dny zataženo = provoz z baterií

Klasická elektrocentrála - r.v. 2010

Vojenská elektrocentrála - r.v. 1982

Dobíječ baterií

Provoz po rozšíření na 1.88kWp

Provoz spotřebičů v Dubnu

Infra

Zimní provoz po rozšíření na 1.88kWp

Prosinec 3.9 kWh

Prosinec 452 Wh

Přebytky výkonu FVE

Den s maximem zužitkované energie.

Přebytek nastává po deváté hodině.

Odkazy:
Detekce přebytků na ostrovní FVE

Názorná vizualizace fungování systému

Typický klidnější provoz FVE

Režim "Rychlovarná konvice"

Dobíjení z centrály

Boiler bez lázeňských kamen
zužitkování přebytků z FVE

Odkazy:
PathEditor - online nástroj pro tvorbu interaktivních vizualizací
Starší verze online měření FVE Napajedla

Sledování chování systému i uživatele

FVEgram :)

Teoretické maximum

Odkazy:
Teoretické maximum - detaily o metodice výpočtu

Aktuální stav systému za 7 dnů.

Aktuální stav systému za 2 dny.

Odkazy:
FVE Napajedla - online měření

Rozmary počasí

Letní kroupy

Úvahy o připojení NiCd Baterií

Několik verzí bez regulátoru

...

...
